ADCTouch телеграфний ключ на Arduino

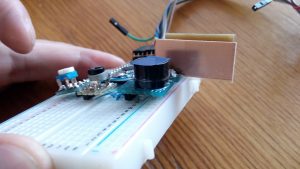

Зібрав макет телеграфний ключ на Arduino який використовує ємнісні тач кнопки.
Подробиці нижче.
Датчиками є дві пластинки одностороннього текстоліту розмірами 30х15мм підключені до виводів А0, А1. Потенціометр підключенй до вивода А2 поділює напругу живлення 5В і визначає швидкість WPM передачі символів. Потенціометр підключенй до вивода А3 поділює напругу живлення 5В і визначає тон звучання звукового випромінювача який під’єднаний до вивода D10. Також в такт азбуки морзе блимає світлодіод.
Скетч в Arduino IDE ADCtouch
